本文討論了電流法測量電流互感器變比的原理和特點，電流互感器變比測試儀是根據JB/T9285-1999, JB/T5356 -2002機械行業標準研發生產的高壓CT變比測試儀，該電流互感器變比測試儀采用先進的電子技術和高速數字處理器，且高壓電流互感器變比測試儀還采用無線信號發送和接受裝置。

電流互感器工作原理大致與變壓器相同，不同的是變壓器鐵心內的交變主磁通是由一次線圈兩端交流電壓所產生，而電流互感器鐵心內的交變主磁通是由一次線圈內電流所產生，一次主磁通在二次線圈中感應出二次電勢而產生二次電流。

從電流互感器工作原理可知：決定電流互感器變比的是一次線圈匝數與二次線圈匝數之比。影響電流互感器變比誤差的主要原因有：①電流的大小，比差和角差隨二次電流減小而增大；②二次負荷的大小，比差和角差隨二次負荷減小而減小；③二次負荷功率因數，隨著二次負荷功率因數的增大，比差減小而角差增大；④電源頻率的影響；⑤其它因素。電流互感器內部參數也可能引起變比誤差，如二次線圈內阻抗、鐵心截面、鐵心材料、二次線圈匝數等，但這是由設計和制造決定的。

電流互感器變比的誤差試驗應由制造廠在出廠試驗時完成或在試驗室進行。而電流互感器變比現場試驗屬于檢查性質，即不考慮上述影響電流互感器變比誤差的原因而重點檢查匝數比。根據電工原理，匝數比等于電壓比或電流比之倒數。因此測量電壓比和測量電流比都可以計算出匝數比。下面介紹電流法試驗原理及特點。

電流法

1、電流法試驗原理

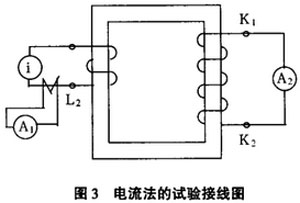

電流法檢查電流互感器變比試驗接線圖如圖3所示。

電流法檢查電流互感器變比等值電路圖如圖4所示。當電流互感器正常運行時，二次線圈處于短路狀態，鐵心磁密很低，即Zm很大。從等值電路圖可知，當Zm很大時I1=I2'。

2、電流法試驗特點

電流法的優點是基本模擬電流互感器實際運行（僅是二次負荷的大小有差別），從原理上講是一種無可挑剔的試驗方法，同時能保證一定的準確度，也可以說是一種容易理解的試驗方法。但是隨著系統容量增加，電流互感器電流越來越大，可達數萬安培?，F(xiàn)場加電流至數百安培已有困難，數千安培或數萬安培幾乎不可能。降低一些試驗電流對減小試驗容量沒有多大意義，降低太多則電流互感器誤差驟增。

i—電流源包括l臺調壓器、l臺升流器；L1、L2—電流互感器一次線圈2個端子；K1、K2—電流互感器二次線圈2個端子；A1—電流表（測量電流，互感器一次電流）；A2—電流表（測量電流互感器二次電流）。

i一電流源；A一電流表；I1一電流互感器的一次電流；I'2-折算到一次側的電流互感器二次電流；r1、x1 -電流互感器一次線圈電阻、漏抗；r'2 、x'2-折算到一次的電流互感器二次線圈電阻、漏抗；Zm一電流互感器激磁阻抗。
